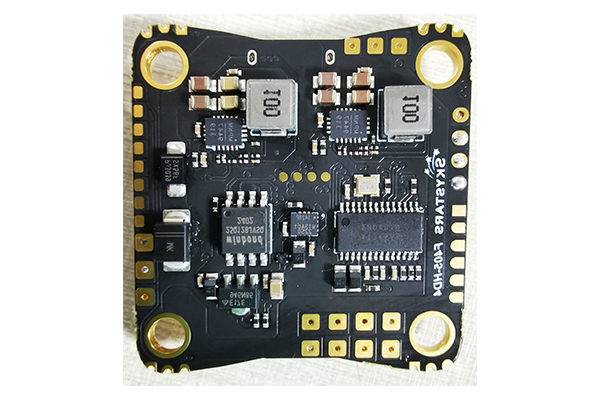

在工業設備維護、老舊產線改造、二手設備接手運維等場景中，很多企業都會遇到同一個難題：手里的電路板已經用了十幾年甚至更久，一旦出現故障，既找不到原理圖、PCB文件等技術資料，原廠也早已停產或聯系不上，連一塊可以直接替換的備板都買不到。設備不能停，圖紙卻沒有——這種情況該怎么辦？
其實，這類問題在電子行業中并不少見，業內通常統稱為"電路板資料缺失"，而針對老舊電路板的特殊情況，解決路徑與普通抄板項目又存在一些細節差異。
一、老舊電路板為什么會"沒有圖紙"？
結合實際服務案例，導致老舊電路板資料缺失的原因主要集中在以下幾種：
1. 設備年代久遠，資料隨人員流轉或存儲介質損壞而丟失
早期很多工廠的技術資料以紙質圖紙或軟盤、光盤等介質保存，隨著時間推移、人員更替、部門搬遷，資料遺失的情況十分普遍。
2. 原廠或代工廠已停產、倒閉，無法再提供支持
部分老舊設備由已經停業的廠商生產，或原廠已停止對老舊型號的技術支持，圖紙、BOM表等資料無從獲取。
3. 進口設備或非標定制設備，原廠從不對外提供資料
不少工業控制、檢測儀器類設備為國外品牌或定制開發產品，出于技術保護原廠本身就不會向使用方提供電路原理圖。
4. 二手設備、拆機板卡接手時本就沒有配套資料
通過二手渠道購入的設備或板卡，往往只有實物，沒有任何技術文檔。
5. 老舊板卡長期運行后出現氧化、腐蝕、字符模糊，進一步加大識別難度
除了資料缺失，老舊板卡本身還常伴隨焊盤氧化、絲印脫落、多層板層間老化等物理問題，這也是老舊電路板項目與普通抄板項目的重要區別之一。
二、沒有圖紙的老舊電路板，還能不能重新制作？
答案是：只要板卡實物基本完整，絕大多數情況下都可以通過"PCB抄板"技術實現電路板的逆向復原與重新制作。
PCB抄板，又稱電路板逆向設計，是指在沒有原始設計文件的情況下，通過對實物電路板進行外觀建檔、多層掃描、線路還原、元器件識別等一系列技術手段，反推出原理圖、PCB文件、BOM表等完整資料，并據此重新制板、采購物料、焊接組裝，最終實現電路板的原樣復刻或性能升級。
需要特別說明的是：開展PCB抄板服務前，必須確認客戶對該電路板擁有合法使用權或所有權（如自有設備、自主研發產品、獲得授權的委托維修等），杜絕用于侵犯他人知識產權的用途，這是行業開展抄板業務的基本前提。
三、老舊電路板抄板重制的核心流程
與全新板卡抄板相比，老舊電路板在流程上會增加前期檢測與修復環節，具體可分為以下幾個階段：
1. 需求確認與合法性核實
明確抄板目的（備品備件、國產替代、性能升級等）、板卡數量、交付要求，并核實客戶對板卡的合法使用權。
2. 板卡預處理：清潔除銹與老化檢測
對氧化、積塵、腐蝕的板卡進行專業清洗和除銹處理，檢測板卡各功能區是否仍可正常通電測試，為后續參數比對提供基準。
3. 外觀建檔與元器件位號記錄
高清拍照、掃描記錄板卡正反面元器件分布、絲印字符（尤其是已模糊或部分脫落的關鍵標識），建立完整的實物檔案。
4. 多層板開層掃描與層間還原
對于4層、6層甚至更高層數的老舊板卡，需逐層研磨掃描，精確還原層間走線、過孔連接關系，這一步對技術團隊的精細化操作經驗要求很高。
5. 線路還原與PCB文件繪制
基于掃描數據，使用專業抄板軟件還原線路走向，繪制出完整的PCB版圖文件。
6. 網絡表提取與原理圖反推
通過網絡表比對，反向推導出原理圖，確保電路邏輯關系與原板完全一致。
7. 元器件識別與選型替代
這是老舊板卡抄板的關鍵難點之一：部分芯片頂部型號被磨掉（"去頂"處理），或該型號早已停產，需要專業工程團隊通過電路特征、封裝尺寸、引腳定義等多維度比對，確定原型號或匹配的可替代型號，必要時結合國產替代方案解決停產料件問題。
8. BOM表編制
匯總所有元器件的型號、規格、封裝、數量，形成完整物料清單，為后續采購提供依據。
9. PCB打樣制板
根據還原出的PCB文件進行樣板制作，板材、層數、表面處理工藝盡量貼近或優化于原板設計。
10. 元器件采購與SMT/DIP焊接組裝
按BOM表完成物料采購，進行貼片、插件焊接與整板組裝。
11. 功能測試與比對驗證
通電測試新板功能表現，并與原板運行數據進行比對，確認電氣性能、信號參數一致或達到預期，確保穩定可靠后再交付使用。
四、老舊電路板抄板中常見的技術難點
- 芯片去頂或型號無法識別：需結合電路功能、外部電路特征綜合判斷，必要時通過技術手段輔助識別。
- 停產/淘汰型號元器件采購困難：通過供應鏈資源查找替代型號或原裝庫存料，部分情況可采用性能更優的國產替代方案。
- 多層板層間氧化、分層：對板材老化嚴重的樣板，掃描還原精度要求更高，需要經驗豐富的技術團隊操作。
- BGA、QFN等隱藏焊點識別：老舊板卡的BGA芯片焊點信息不可見，需借助專業設備結合原理反推確認連接關系。
- 原板設計存在的固有缺陷：部分老舊設計本身存在功耗高、散熱差等問題，抄板過程中可結合客戶需求同步做適當的性能優化。
五、常見問題解答（FAQ）
Q1：老舊電路板嚴重氧化、字符模糊，還能抄板嗎？
可以。只要電路板主體結構和大部分線路完整，通過專業清洗、除銹及精細化掃描手段，仍可有效識別和還原絕大部分信息，個別缺損部分可結合電路原理進行合理推斷和驗證。
Q2：只有一塊板卡（沒有備份板），可以直接抄板嗎？
可以，單板抄板在技術上是可行的，但由于缺少比對樣本，建議在抄板前先做通電檢測和關鍵數據留存，降低操作風險。
Q3：抄板過程會損壞原板嗎？
標準抄板流程中的外觀建檔、線路掃描等環節一般不會對板卡造成破壞性損傷；但對于需要開層掃描的多層板，部分工藝環節確實存在對原板的損耗，專業團隊會提前告知并盡量控制影響范圍。
Q4：抄板重制的周期和費用大概是多少？
周期和費用主要取決于板卡層數、元器件復雜度、是否存在停產料件替代需求等因素，一般來說單/雙層板耗時較短、成本較低，多層板及含疑難芯片識別的項目耗時和成本會相應增加，建議提供板卡照片或實物由專業團隊評估后給出精準報價。
Q5：抄板后的新板能否比原板性能更好？
可以。抄板重制不僅是"復刻"，在客戶有需求的情況下，還可以結合當前的元器件選型、工藝水平對原設計進行合理優化，例如提升散熱設計、優化布線、替換為更穩定耐用的國產元器件等。
六、宏力捷電子：一站式老舊電路板抄板重制服務
深圳宏力捷電子是集PCB設計、PCB制作、元器件采購、SMT/DIP焊接加工、組裝測試于一體的一站式電子制造服務商。針對老舊電路板沒有圖紙、原廠停產、備件難尋等痛點，我們可以提供以下支持：
- 10余年PCB抄板實戰經驗團隊：擅長處理板卡老化、氧化、字符模糊、去頂芯片識別等復雜場景，保障抄板成功率；
- 自有PCB板廠：從抄板還原到打樣制板一站式銜接，縮短交付周期，避免多方對接帶來的信息偏差；
- 自有SMT貼片廠：貼片、DIP插件焊接、整機組裝一體化完成，確保工藝質量可控；
- 完善的元器件采購渠道：對于停產、稀缺型號可協助查找替代方案，解決老舊板卡"一料難求"的問題；
- 齊全的檢測與測試能力：具備AOI、功能測試等手段，確保重制后的板卡性能穩定、可批量復制。
無論是工業設備維護備件、老舊產線電路板升級，還是二手設備接手后的資料復原，都可以將實物板卡提供給我們的技術團隊進行評估，我們將根據板卡實際情況給出專業的抄板方案與精準報價，幫助企業以更低成本、更短周期解決"老舊電路板沒有圖紙"的難題。
