在電子產品的生產維護中，Gerber文件是PCB制造環節不可或缺的"圖紙"，它記錄了各層線路、焊盤、絲印、鉆孔等全部制造信息，是板廠加工的直接依據。但在實際業務中，很多企業會遇到這樣的困境：原始設計資料因外包方失聯、公司資料交接不完整、老舊項目年代久遠、設備損壞或供應商變更等原因，導致手頭只有一塊實物電路板，卻拿不出對應的Gerber文件，生產、維修或二次開發都無法推進。
這種情況下，"PCB沒有Gerber文件怎么辦"就成為很多采購、研發和生產負責人搜索的高頻問題。答案是：可以通過實物抄板（PCB逆向工程）技術，對現有電路板進行數據還原，重新生成一整套可用于生產的Gerber文件及配套資料。
一、為什么會出現"沒有Gerber文件"的情況
常見原因主要包括：
- 原廠/外包方失聯或倒閉，歷史設計資料無法追溯；
- 公司內部資料管理不規范，交接過程中文件遺失；
- 產品年代久遠，早期版本未做電子化歸檔；
- 原始供應商拒絕提供文件，或存在合作糾紛；
- 只拿到成品板卡，需要仿制、替代或國產化替代同類產品。
無論出于哪種原因，只要手中有實物電路板，理論上都可以通過抄板技術重新生成生產資料，這也是"實物抄板"業務存在的核心價值。
二、實物抄板如何重新生成Gerber等生產資料
實物抄板并不是簡單地"拍照測繪"，而是一套嚴謹的逆向工程流程，一般包括以下幾個關鍵環節：

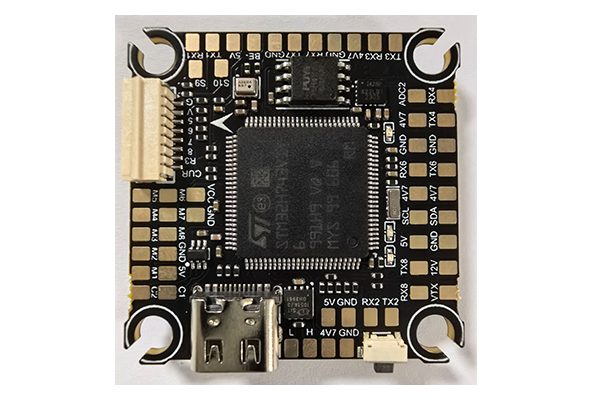

1. 需求確認與外觀建檔：明確抄板目的（生產/維修/仿制）、板卡型號、層數及特殊工藝要求，對板面元器件位號、絲印、外觀尺寸進行拍照存檔。

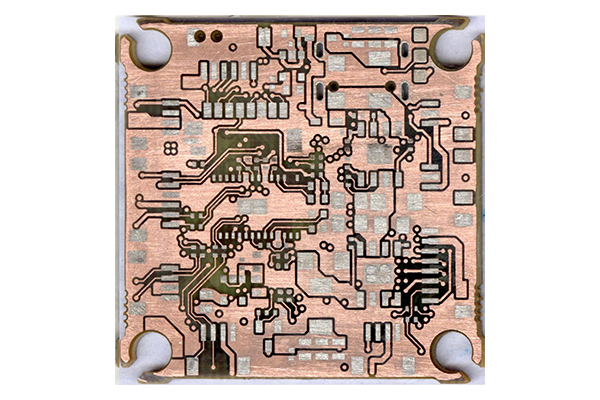

2. 開層掃描：對多層板逐層打磨、高精度掃描，獲取每一層線路的圖像數據，這是還原精度的關鍵步驟。
3. 線路還原：借助專業抄板軟件，將掃描圖像轉換為矢量線路圖，逐層核對孔位、走線、過孔對位關系。
4. 網絡表與原理圖反推：根據還原出的線路連接關系，反推生成網絡表（Netlist），進而整理出原理圖，便于后續維護和二次設計。
5. BOM表編制：對板上所有元器件進行型號識別、參數核對，編制物料清單（BOM），為后續采購做準備。
6. Gerber文件生成與PCB打樣：將還原后的線路數據按行業標準輸出為Gerber文件（RS-274X格式），并進行小批量打樣驗證。
7. 元器件采購、SMT/DIP焊接、組裝測試：完成打樣驗證無誤后，即可進入批量生產階段。
整個流程環環相扣，任何一個環節的精度不足，都可能導致最終成品無法正常工作，因此抄板團隊的經驗和還原精度至關重要。
電路板抄板常見問題
除了"沒有Gerber文件怎么辦"，客戶在實際咨詢中通常還會關心以下幾類問題，這里一并說明：
1. 沒有原理圖能否抄板？
可以。原理圖并非抄板的必要前提，專業團隊可以通過線路還原后反推生成原理圖，這也是實物抄板技術的核心優勢之一。
2. 單塊樣板是否足夠完成抄板？
一般情況下，一塊狀態完好的實物樣板即可作為抄板依據，但若板卡存在損壞、腐蝕或缺件，建議提供2塊以上樣板互相比對，以提高還原精度。
3. 抄板的周期一般多久？
周期受板卡層數、復雜度、是否需要軟件反編譯（如涉及單片機程序）等因素影響，一般雙層板1-3天可完成線路還原，多層板及高密度BGA板則需要更長時間，具體需以實際打樣評估為準。
4. 抄板費用如何計算？
主要與板卡層數、板卡面積、線路密度、是否需要程序破解、以及后續是否需要PCBA打樣等綜合因素相關，建議提供實物照片或樣品由技術工程師評估報價。
5. 抄板是否合法合規？
這里需要特別提醒：電路板抄板服務應建立在客戶對該產品擁有合法知識產權或使用權的前提下，例如自有產品的資料補全、維修備件復刻、或已獲授權的仿制需求。對于涉嫌侵犯他人專利、商標或著作權的抄板需求，正規抄板服務商均應拒絕承接。企業在尋求抄板服務時，也應確保自身用途合法合規，避免法律風險。
深圳宏力捷電子：一站式電路板抄板與生產服務
針對"PCB沒有Gerber文件"這一普遍痛點，深圳宏力捷電子依托10多年PCB抄板實戰經驗團隊，能夠對各類單層板、雙層板、多層板及高密度BGA板卡進行精準還原，從開層掃描、線路還原、網絡表反推，到Gerber文件重新生成，全流程嚴格把控，切實保障抄板成功率。
更重要的是，宏力捷擁有自有PCB板廠與SMT貼片廠，可實現抄板數據還原后的無縫銜接生產，為客戶提供：
- 電路板實物抄板（原理圖/網絡表/BOM還原）
- PCB制作（打樣及批量生產）
- 元器件采購（BOM配單）
- SMT/DIP焊接加工
- 成品組裝與測試
真正實現從"一塊沒有資料的實物板"到"可批量交付的成品"的一站式抄板打樣服務，幫助客戶免去多方對接、資料銜接不暢的煩惱，大幅縮短產品復產、維修或國產化替代的周期。
如果您正面臨PCB資料缺失、Gerber文件丟失、原廠斷供等問題，歡迎聯系宏力捷電子技術團隊，提供實物樣板即可獲取專業評估與報價方案。
