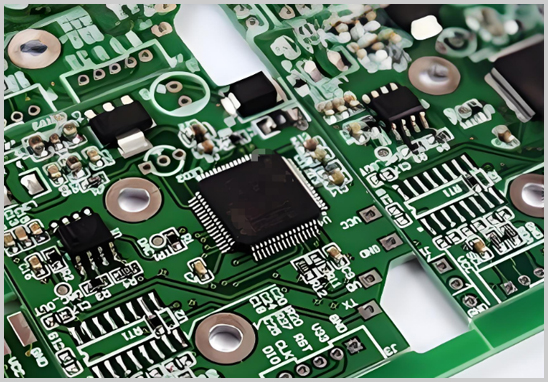

無論是電子產品的小批量打樣，還是量產階段的PCBA代工代料，SMT貼片加工廠在開工前都需要客戶提供一套完整、準確的生產資料。資料是否齊全、規范，直接決定了貼片加工的效率、良率以及最終產品的可靠性。很多客戶尤其是初次接觸PCBA代工的工程師或采購人員，常常因為資料準備不完整或格式不規范，導致工廠反復確認、生產排期延誤，甚至出現物料錯配、貼裝錯位等問題。本文將系統梳理SMT貼片加工需要準備的核心資料，重點講解Gerber文件、BOM物料清單、坐標文件（Pick and Place File）的準備方法與注意事項，幫助你在打樣或代工代料合作中少走彎路。
一、SMT貼片加工需要提供哪些資料？
一套完整的SMT貼片加工資料，通常包括以下幾類：
1. Gerber文件：PCB制造文件，用于指導電路板的圖形、線路、鉆孔等加工。
2. BOM物料清單（Bill of Materials）：記錄板上所有元器件的型號、封裝、位號、數量等信息。
3. 坐標文件（Pick and Place File，簡稱PNP文件）：記錄每個元器件在PCB上的貼裝坐標、角度和面別，供貼片機自動識別定位。
4. PCB疊層結構說明（Stack-up）：多層板需提供疊層順序、板厚、銅厚等信息。
5. 裝配圖（Assembly Drawing）：標注元器件位號、極性方向、特殊安裝要求等，便于人工核對與質檢。
6. 原理圖（Schematic）：非必需但強烈建議提供，便于工廠在物料替代、異常排查時快速理解電路邏輯。
7. 特殊工藝要求說明：如是否需要三防漆、灌膠、老化測試、特殊焊接工藝（如無鉛焊接、選擇性波峰焊）等。
這七類資料中，Gerber文件、BOM、坐標文件是SMT貼片加工最核心、最不可缺少的三項，下面分別展開說明。
二、Gerber文件怎么準備？
Gerber文件是PCB制造行業的標準數據格式，通常由Altium Designer、Cadence Allegro、PADS等PCB設計軟件直接導出。一套完整的Gerber文件一般包含以下圖層：
- 頂層/底層信號層（Top/Bottom Layer）
- 內層信號層（多層板需要）
- 頂層/底層阻焰層（Solder Mask）
- 頂層/底層絲印層（Silkscreen）
- 頂層/底層助焊層（Paste Layer，SMT貼片必需，用于制作鋼網）
- 鉆孔文件（Drill File，含通孔與埋盲孔信息）
- 板框層（Board Outline）
準備要點：
- 建議導出為RS-274X（擴展Gerber）格式，該格式自帶光圈信息，兼容性更好，是目前行業主流標準。
- 文件命名應清晰規范，圖層含義一目了然，避免出現層與層對應混亂的情況。
- 導出前務必進行DRC（設計規則檢查），確保線寬、線距、孔徑符合加工能力范圍，減少后期返工。
- 如涉及阻抗控制、沉金/沉銀等特殊工藝，需在Gerber文件之外單獨提供工藝說明文檔。
三、BOM物料清單怎么準備？
BOM是SMT貼片加工中用于采購、備料、上料核對的關鍵依據，直接影響物料齊套率和貼裝準確性。一份規范的BOM表通常需要包含以下字段：位號、元件描述、封裝、數量、品牌型號、供應商料號、備注。
準備要點：
- 位號（Reference Designator）必須與坐標文件、裝配圖中的位號完全一致，這是三份文件相互校驗的基礎。
- 元件型號應盡量提供原廠品牌+完整料號，避免使用模糊描述（如"電容104"），以減少物料混淆或替代風險。
- 對于停產、缺貨或長交期物料，建議提前標注可替代型號或允許工廠根據規格書推薦替代方案。
- 如果由工廠負責代料采購（即PCBA代工代料模式），BOM表的準確性尤為關鍵，直接關系到采購周期和最終成本核算。
四、坐標文件（Pick and Place File）怎么準備？
坐標文件也稱貼裝文件，用于指導貼片機識別每個元件在PCB上的具體貼裝位置、旋轉角度及所在板面（頂層/底層）。該文件通常也由PCB設計軟件直接導出，常見字段包括：
- 位號（Designator）
- X/Y坐標
- 旋轉角度（Rotation）
- 所在層面（Layer：Top/Bottom）
準備要點：
- 坐標原點、單位（mm或mil）需與Gerber文件保持一致，避免因基準不統一導致貼裝偏移。
- 極性元件（如二極管、電解電容、IC）的旋轉角度需特別核對，角度定義錯誤是導致貼反、短路的常見原因之一。
- 如設計軟件未內置標準坐標文件導出功能，可參考PCB設計規范手動生成，但建議交由專業工廠核對無誤后再投入生產。
五、PCBA打樣及代工代料還需要關注哪些問題？
除了上述三項核心資料，客戶在尋找PCBA打樣或代工代料合作方時，通常還會關心以下幾個高頻問題：
- 打樣與量產資料要求是否一致？ 一般而言打樣階段資料要求與量產基本相同，但打樣數量小，工廠更容易發現設計或資料層面的潛在問題，建議優先安排小批量打樣驗證。
- 資料不全能否加工？ 部分工廠支持根據PCB文件反推坐標信息或協助工程師補齊BOM，但這會增加溝通成本和出錯概率，建議盡量提供完整資料。
- 一站式代工代料與自備料加工的區別？ 代工代料模式下工廠統一負責采購、備料、檢驗，采購周期和成本更可控，尤其適合中小批量、多品種、無固定供應鏈資源的客戶。
- 如何評估工廠的資料審核能力？ 專業工廠在收到資料后會進行DFM（可制造性設計）分析，提前發現封裝錯位、絲印重疊、鉆孔沖突等問題，這是判斷工廠技術實力的重要參考。
六、深圳宏力捷電子：20余年經驗的PCBA打樣及代工代料一站式服務商
深圳宏力捷電子深耕PCBA代工代料領域20余年，工廠配備多條SMT貼片生產線與DIP插件生產線，具備完善的資料審核與DFM分析能力，可為客戶提供從PCB設計、電路板制造、元器件采購、SMT/DIP組裝焊接、成品測試到最終交付的一站式PCBA服務。
無論客戶提供的是完整的Gerber、BOM、坐標文件，還是僅有部分設計資料，宏力捷電子的工程團隊都會在生產前進行嚴格的資料核對與工藝評估，主動排查潛在風險點，確保打樣與量產環節順暢銜接，幫助客戶降低溝通成本、縮短交付周期、提升產品良率。如果您正在尋找靠譜的PCBA打樣或代工代料合作伙伴，歡迎聯系宏力捷電子，獲取專業的資料準備指導與一站式生產服務方案。
