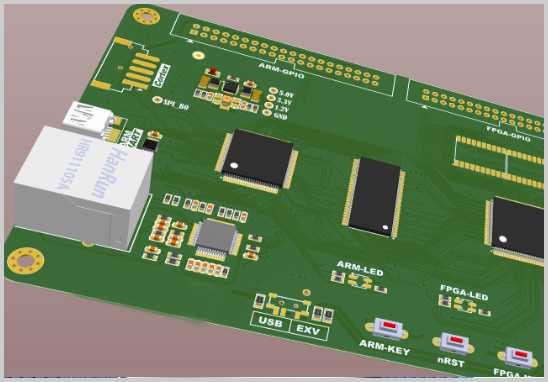

過去，"高速PCB設計"更多出現在通信基站、雷達等專業設備領域。而近年來，隨著USB、HDMI、PCIe等高速接口在消費電子中普及，以及AI服務器、數據中心對高帶寬互聯的需求持續增長，越來越多常規電子產品也開始涉及高速信號設計問題。信號頻率提升、邊沿速率變陡后，PCB走線不再只是簡單的"電氣連接"，而會表現出傳輸線特性，這對設計方法提出了新的要求。本文將從技術原理、常見問題和實際應對思路三方面，幫助電子產品廠家理解高速PCB設計的重要性。
一、什么樣的信號需要按"高速"來設計
工程上通常不是單純以頻率高低來判斷信號是否需要按高速方式處理，而是要看走線延遲與信號邊沿時間（上升/下降時間）的相對關系：當走線的傳輸延遲接近或超過信號邊沿時間的一定比例時，走線的分布參數效應會明顯影響信號質量，此時就需要按傳輸線的方法進行設計，而不能再按集中參數電路簡單處理。這也是為什么在實際項目中，"高速"與否更多取決于信號邊沿速率和走線長度的組合，而不只是單純的工作頻率數值。
二、高速信號對PCB設計提出的核心要求
1. 信號完整性（Signal Integrity）設計
當走線呈現傳輸線特性后，阻抗不連續（如過孔、連接器、走線拐角處理不當）容易引起信號反射；相鄰走線間距不足則可能產生串擾；參考平面不連續或存在分割，還會導致回流路徑變長，進而影響信號的上升沿質量和時序裕量。因此，高速PCB設計中通常需要關注阻抗控制、關鍵信號的等長/等時序處理，以及參考平面的完整性。
2. 電磁兼容性（EMC）設計
信號邊沿越陡，其頻譜中包含的高次諧波分量越豐富，越容易通過走線、過孔等結構向外輻射能量，也更容易受到外部電磁環境的干擾。高速產品在設計階段如果沒有合理規劃疊層結構、回流路徑和濾波/屏蔽方案，往往會在后期的EMC測試環節暴露問題，需要投入額外的時間進行整改和復測。需要說明的是，EMC測試與整改的具體結果會因產品結構、測試標準及實際工況不同而有差異，本文僅從設計原理層面說明其關聯性，不對具體產品的測試結果作出承諾。
3. 疊層結構與阻抗控制
多層板設計中，信號層、電源層、地平面的排布方式會直接影響特性阻抗的穩定性和層間串擾水平。合理的疊層結構通常需要結合信號速率、板材的介電常數與損耗特性、加工廠的工藝能力等因素綜合確定，而不是簡單地增加板層數量。
4. 高密度封裝的布局布線
隨著芯片引腳數量增加、間距縮小，BGA、CSP等高密度封裝在電子產品中的應用越來越常見。在有限的板面空間內完成高速信號的扇出和走線，通常需要結合盲孔（Blind Via）、埋孔（Buried Via）等工藝，以減少過孔占用空間、縮短信號路徑，這對設計工具的使用經驗和PCB加工能力都有一定要求。
5. 電源完整性（PI）與信號完整性協同設計
高速數字電路對電源噪聲較為敏感，電源平面上的紋波和瞬態壓降可能通過耦合路徑影響信號質量。因此，在設計階段進行信號完整性與電源完整性的協同分析，有助于在打樣前發現潛在問題，減少后期返工的可能性。
三、高速設計不到位可能帶來的常見問題
從工程實踐經驗來看，高速PCB設計中的問題往往不容易在原理圖階段被發現，而是在樣品測試或后續使用中逐步顯現，例如：
- 實驗室小批量測試正常，但批量生產后出現偶發性的通信異常；
- EMC測試未能一次通過，需要多輪整改和復測；
- 高速接口（如以太網、USB、顯示接口）在部分設備或工況下出現兼容性問題；
- 因設計缺陷導致的改板、返工，拉長了產品開發周期。
這些問題的排查和整改成本，通常高于在設計階段投入的仿真分析和評審時間，這也是許多電子產品廠家越來越重視高速設計能力的原因之一。
四、與高速PCB設計密切相關的其他環節
電子產品廠家在推進高速產品項目時，通常還會涉及以下幾個相關環節：
1. 多層板與盲孔/埋孔工藝
對高密度、高速產品而言，采用4層以上的多層板結構較為常見，部分產品會用到8層甚至更多層數。配合盲孔、埋孔等工藝，可以在有限板面空間內實現更復雜的走線路徑，同時有助于縮短高速信號的傳輸距離。
2. BOM表建立與元器件選型
元器件的封裝形式、寄生參數以及供貨穩定性都會影響高速設計的最終效果。建立準確、可執行的BOM表，并結合供應鏈實際情況完成選型和替代料評估，是設計方案落地為實際產品的重要環節。
3. 供應商尋源與物料采購
元器件尋源、比價及供應商資質核實是一項專業性較強、耗時較多的工作，尤其在部分物料出現緊缺或停產的情況下，需要有經驗的團隊協助評估替代方案，避免因缺料影響項目進度。
4. PCB打樣與小批量試產
打樣是驗證設計方案是否符合預期的關鍵環節，通過打樣測試可以在小批量階段及早發現問題，避免問題延續到批量生產階段。
5. PCBA代工代料與批量生產
從打樣到批量生產，涉及貼片、焊接、測試、物料備貨等多個環節的銜接。設計、打樣與代工代料環節由同一團隊統籌推進，有助于減少不同合作方之間的溝通成本，使設計意圖在量產階段得到更好的保留。
五、常見問題解答
Q1：所有產品都需要按高速PCB設計標準來做嗎？
不是。是否需要按高速方式設計，主要取決于信號邊沿速率與走線長度的關系，而非單純看整機的工作頻率。建議結合具體電路和接口類型，由工程師評估判斷。
Q2：高速PCB設計一定需要很多層數嗎？
層數并非越多越好，而是需要結合信號速率、密度和成本綜合權衡。部分中等速率的產品通過合理的4層或6層疊層設計，同樣可以滿足信號完整性要求。
Q3：打樣階段能驗證哪些問題？
打樣可以驗證板廠的實際加工能力（如阻抗控制精度、孔徑加工能力）是否滿足設計要求，并結合實測手段初步評估信號質量，但部分復雜問題仍需要在樣機聯調階段進一步確認。
六、宏力捷電子的PCB設計與生產服務能力
深圳宏力捷電子專注于PCB設計相關服務，客戶提供原理圖后，可獲得電路板布局設計、BOM表建立、供應商尋源及購料、樣品制作、PCBA批量生產等環節的支持，主要能力包括：
- 多層PCB設計：可根據信號速率和產品需求，完成疊層規劃與布局設計；
- 高精密/BGA封裝設計：支持高密度BGA等封裝的布局布線設計；
- 盲孔/埋孔設計：承接盲孔、埋孔等工藝的PCB設計畫板服務；
- BOM表建立與供應鏈支持：協助梳理物料清單，并對接供應商完成尋源與購料；
- PCB打樣及PCBA批量生產：提供從樣品驗證到批量交付的加工與生產支持。
如果您的團隊正在推進涉及高速信號的產品設計，或希望了解PCB設計、打樣及PCBA代工代料相關服務的具體內容，歡迎與深圳宏力捷電子溝通您的項目需求，我們可結合具體應用場景提供針對性建議。
